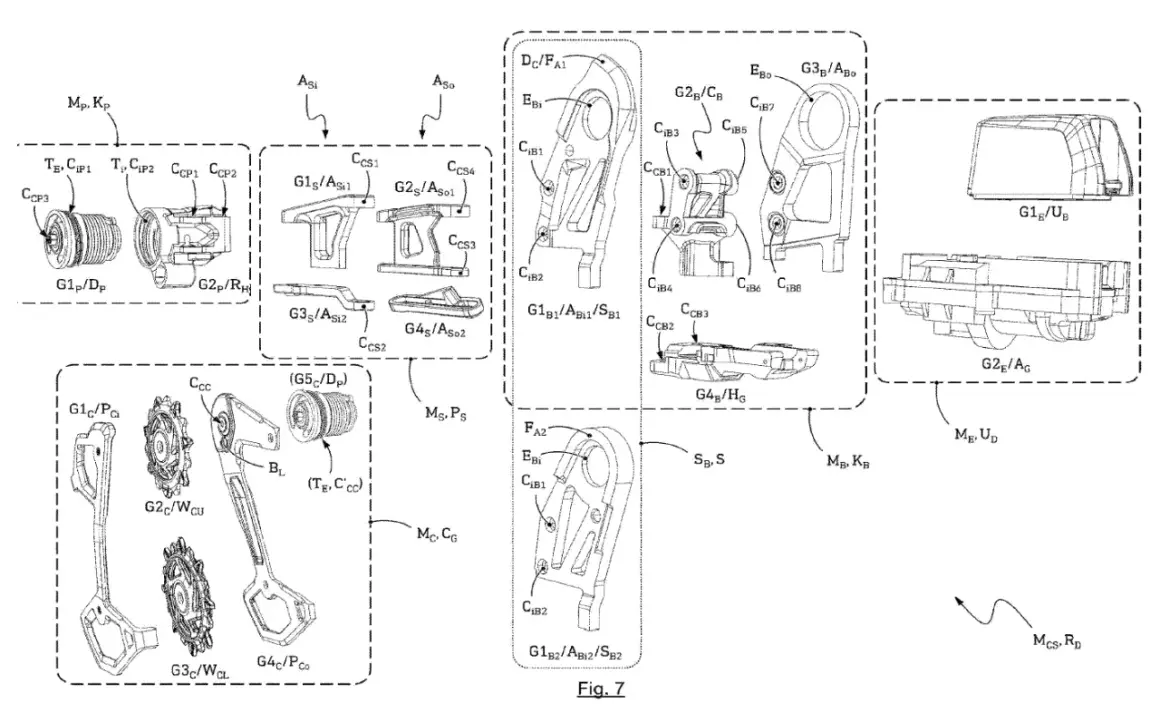

Un changement de vitesse imprécis, une chaîne qui saute ou un bruit régulier dans la cassette viennent souvent d’un dérailleur arrière mal compris ou mal réglé. Un schéma de dérailleur arrière de vélo permet de repérer chaque pièce, de comprendre le trajet de la chaîne et d’intervenir sans tourner les vis au hasard.
Le dérailleur guide la chaîne entre les pignons et doit rester parfaitement aligné
- Le parallélogramme déplace la chape latéralement devant les pignons.
- Le galet guide aligne la chaîne avec le pignon sélectionné.
- La vis H et la vis L limitent le déplacement vers les deux extrémités de la cassette.
- La vis de tension règle l’écart entre le galet supérieur et le grand pignon.
- La patte de dérailleur doit être droite, sinon aucun réglage précis ne tient longtemps.
Lire le schéma du dérailleur arrière sans se perdre
Le dérailleur arrière ne fait pas que « pousser » la chaîne. Il combine un mouvement latéral pour choisir le pignon et un mouvement de la chape pour absorber la différence de longueur de chaîne entre le petit et le grand pignon.
| Élément | Rôle | Indice sur le schéma |
|---|---|---|
| Corps du dérailleur | Supporte le mécanisme et se fixe à la patte du cadre | Partie haute, près de l’axe de roue |
| Parallélogramme | Déplace le dérailleur d’un pignon à l’autre | Articulations à ressort |
| Chape | Maintient les deux galets et tend la chaîne | Bras vertical ou incliné sous le corps |
| Galet guide | Place la chaîne face au pignon choisi | Galet supérieur |
| Galet tendeur | Récupère le mou de la chaîne | Galet inférieur |
| Vis H et L | Limitent la course vers le petit et le grand pignon | Petites vis proches du mécanisme |
| Vis B ou vis d’englobé | Règle la distance entre le galet guide et la cassette | Vis située vers la fixation au cadre |
La patte de dérailleur est la petite pièce métallique qui relie le dérailleur au cadre. Elle est volontairement remplaçable sur beaucoup de vélos, car elle absorbe une partie des chocs. Après une chute côté transmission ou un transport mal calé, je vérifie toujours cette pièce avant de toucher aux réglages.
Comprendre le trajet de la chaîne et le changement de vitesse
La chaîne quitte le plateau avant, arrive sur le pignon choisi, passe autour du galet supérieur, descend entre les deux plaques de chape, puis remonte autour du galet inférieur avant de repartir vers le pédalier. Une chaîne mal passée entre les galets peut fonctionner quelques tours, mais elle devient bruyante, saute ou frotte contre la chape.
Quand le cycliste actionne la manette, le câble se tend ou se détend. Le parallélogramme déplace alors le dérailleur de quelques millimètres, ce qui suffit à faire monter ou descendre la chaîne sur le pignon voisin. Avec une commande indexée, chaque clic correspond à une position précise, tandis qu’une commande à friction laisse le cycliste positionner lui-même le dérailleur.
Petit pignon et grand pignon
Sur le petit pignon, la chaîne permet de rouler vite sur le plat, mais demande davantage d’effort en montée. Sur le grand pignon, le pédalage devient plus facile et la roue arrière reçoit davantage de couple. Le dérailleur ne change donc pas la puissance du cycliste, il modifie le rapport entre la rotation du pédalier et celle de la roue.
Il vaut mieux changer de vitesse en pédalant avec une pression modérée. Une manœuvre sous forte charge, notamment sur un vélo électrique ou dans une montée, augmente les contraintes sur la chaîne, les dents et les galets. Je relâche légèrement l’effort au moment du passage, ce qui rend le changement plus silencieux et préserve la transmission.
Régler le dérailleur arrière étape par étape
Un réglage sérieux commence par l’état de la transmission. La chaîne doit être correctement montée, les gaines ne doivent pas être écrasées et la patte doit être alignée avec la cassette. Si la patte est tordue, on peut obtenir une vitesse correcte et plusieurs autres complètement fausses.
1. Placer la chaîne sur le petit pignon
Installez le vélo sur un pied d’atelier ou retournez-le avec précaution. Placez la chaîne sur le petit pignon arrière, puis vérifiez que le galet guide se trouve dans le même plan vertical que ses dents.
2. Régler la butée H
La vis H limite le déplacement vers l’extérieur, du côté du petit pignon. Tournez-la par petites fractions de tour jusqu’à obtenir un alignement propre. La chaîne doit rester sur le pignon sans chercher à tomber vers l’extérieur.
3. Régler la butée L
Faites passer la chaîne sur le grand pignon en tournant doucement les manivelles. La vis L limite le déplacement vers les rayons. Elle doit empêcher la chaîne de passer derrière la cassette tout en autorisant une montée complète sur le plus grand pignon.
Une butée L trop ouverte peut faire entrer la chaîne dans les rayons et provoquer des dégâts coûteux. Je teste toujours cette extrémité lentement, sans forcer sur la manette.
4. Ajuster la vis B
La vis B règle l’écart entre le galet guide et le plus grand pignon. Une distance trop faible peut provoquer des frottements ou des passages difficiles, tandis qu’une distance trop grande rend le changement lent et imprécis. Selon le modèle, l’écart se situe souvent autour de 5 à 7 mm, mais la valeur exacte dépend de la transmission et doit suivre la notice du fabricant.
Lire aussi : Comment passer les vitesses sur un vélo électrique ?
5. Régler la tension du câble
Fixez le câble avec la manette sur le petit pignon et la molette de réglage placée approximativement à mi-course. Passez ensuite les vitesses une par une. Si la chaîne monte difficilement vers les grands pignons, augmentez légèrement la tension. Si elle redescend mal vers les petits pignons, réduisez-la.
Un quart de tour suffit souvent pour constater une différence. Si vous devez tourner la molette de plusieurs tours ou si une seule vitesse reste incorrecte, le problème vient probablement d’une gaine usée, d’un câble grippé, d’une patte tordue ou d’une cassette usée.
Identifier la panne à partir des symptômes
Le bruit donne souvent une première indication, mais il ne faut pas régler au hasard. J’observe d’abord le mouvement du dérailleur, puis je distingue un problème de réglage d’un problème d’usure ou d’alignement.
| Symptôme | Cause probable | Action recommandée |
|---|---|---|
| La chaîne saute entre deux pignons | Tension incorrecte, câble détendu ou cassette usée | Contrôler le câble, ajuster la molette et inspecter les dents |
| Les grands pignons passent mal | Manque de tension, gaine abîmée ou vis B mal réglée | Vérifier la gaine et régler par petites corrections |
| La chaîne tombe vers les rayons | Butée L trop ouverte ou patte déformée | Arrêter de rouler et contrôler la butée ainsi que l’alignement |
| La chaîne tombe vers l’extérieur | Butée H mal positionnée | Recentrer le galet face au petit pignon |
| Le dérailleur est lent dans les deux sens | Câble grippé, ressort encrassé ou gaine comprimée | Nettoyer, remplacer le câble et la gaine si nécessaire |
| Le dérailleur semble incliné | Patte de dérailleur tordue | Faire contrôler l’alignement avec un outil adapté |
Une chaîne qui saute uniquement sous l’effort peut aussi signaler une usure de la cassette ou de la chaîne. Dans ce cas, le réglage ne fera que masquer temporairement le problème. Une chaîne neuve montée sur une cassette très usée peut continuer à sauter, surtout sur les pignons les plus utilisés.
Choisir un dérailleur compatible avec la transmission
Le nombre de vitesses ne suffit pas pour choisir une pièce. Il faut comparer la compatibilité de la manette, du câble, de la cassette, de la chaîne et du dérailleur. Deux transmissions à 10 vitesses peuvent utiliser des tirages de câble différents, c’est-à-dire une quantité différente de câble tirée à chaque clic.
- Nombre de vitesses sur la cassette et la manette.
- Denture maximale du plus grand pignon acceptée par le dérailleur.
- Capacité totale, qui correspond à la longueur de chaîne que la chape peut absorber.
- Type de fixation, avec patte classique ou montage direct selon le cadre.
- Type de commande, mécanique, électronique ou sans fil.
- Présence d’un embrayage sur certains modèles VTT et gravel pour limiter les battements de chaîne.
Sur un vélo électrique, le couple moteur rend les changements de vitesse plus exigeants. Une transmission compatible avec le système d’assistance, une chaîne adaptée et un passage de vitesse avec moins de pression sur les pédales feront une différence sensible. Les composants électroniques demandent en plus le respect strict de la famille prévue par le fabricant.
Les notices Shimano et SRAM montrent bien que les valeurs de réglage, notamment pour la vis B, ne sont pas universelles. Une mesure copiée d’un autre vélo peut donc être un bon point de départ, mais pas une vérité à appliquer sans vérifier le modèle installé.
Entretenir les pièces visibles sur le schéma
Après une sortie humide ou poussiéreuse, essuyez la chaîne et les galets avec un chiffon. Appliquez ensuite un lubrifiant adapté sur la chaîne, puis retirez l’excédent. Trop d’huile attire les poussières et forme une pâte abrasive autour des galets.
Contrôlez régulièrement que les galets tournent librement et que leurs dents ne sont pas fortement pointues. Une chaîne propre, une cassette en bon état et des gaines souples évitent souvent davantage de problèmes qu’un réglage répété des vis.
Après un choc, inspectez aussi la patte, la chape et les rayons. Si la chaîne s’est coincée dans les rayons ou si le dérailleur est entré en contact avec la roue, mieux vaut ne pas reprendre la route avant un contrôle complet.
Le bon réflexe avant chaque réglage
Un schéma devient vraiment utile lorsqu’il sert à observer le mouvement réel de la transmission. Repérez le galet guide, suivez le trajet de la chaîne, vérifiez l’alignement avec les pignons, puis ne modifiez qu’un réglage à la fois.
Dans la plupart des cas, la méthode la plus fiable reste simple. Patte droite, butées correctement positionnées, câble libre et tension ajustée par petites touches donnent une transmission silencieuse et précise. Si ces quatre conditions sont réunies mais que les vitesses sautent encore, l’usure d’une pièce devient plus probable qu’un mauvais réglage.
