Branchement BMS 4S - le câblage expliqué en sécurité

Un branchement BMS 4S bien réalisé protège une batterie lithium contre la surcharge, la décharge excessive et les déséquilibres entre cellules. Je détaille ici le rôle de chaque borne, l’ordre de raccordement, les mesures à effectuer au multimètre et les erreurs à éviter, avec un rappel important pour les batteries destinées à une trottinette ou un vélo électrique.

Comprendre le rôle d’un BMS 4S avant de toucher aux fils

Un BMS, ou Battery Management System, surveille les tensions individuelles et le courant total de la batterie. Il peut couper la charge en cas de surtension, interrompre la décharge si une cellule descend trop bas et limiter certains courts-circuits. Il ne rend toutefois pas une mauvaise cellule sûre et ne remplace pas un fusible correctement dimensionné.

La mention 4S indique que quatre cellules, ou quatre groupes de cellules parallèles, sont montés en série. La tension s’additionne, mais la capacité en ampères-heures reste celle d’un groupe. Par exemple, quatre groupes de 3 000 mAh montés en série forment un pack de 14,8 V nominal et 3 Ah, pas 12 Ah.

Cette différence est fondamentale. Un BMS prévu pour du Li-ion ne doit pas être installé sur du LiFePO4, même si les deux batteries sont souvent décrites comme des batteries « 12 V ». La chimie doit correspondre au marquage du BMS et au chargeur, sinon la protection et la tension de fin de charge seront incorrectes.

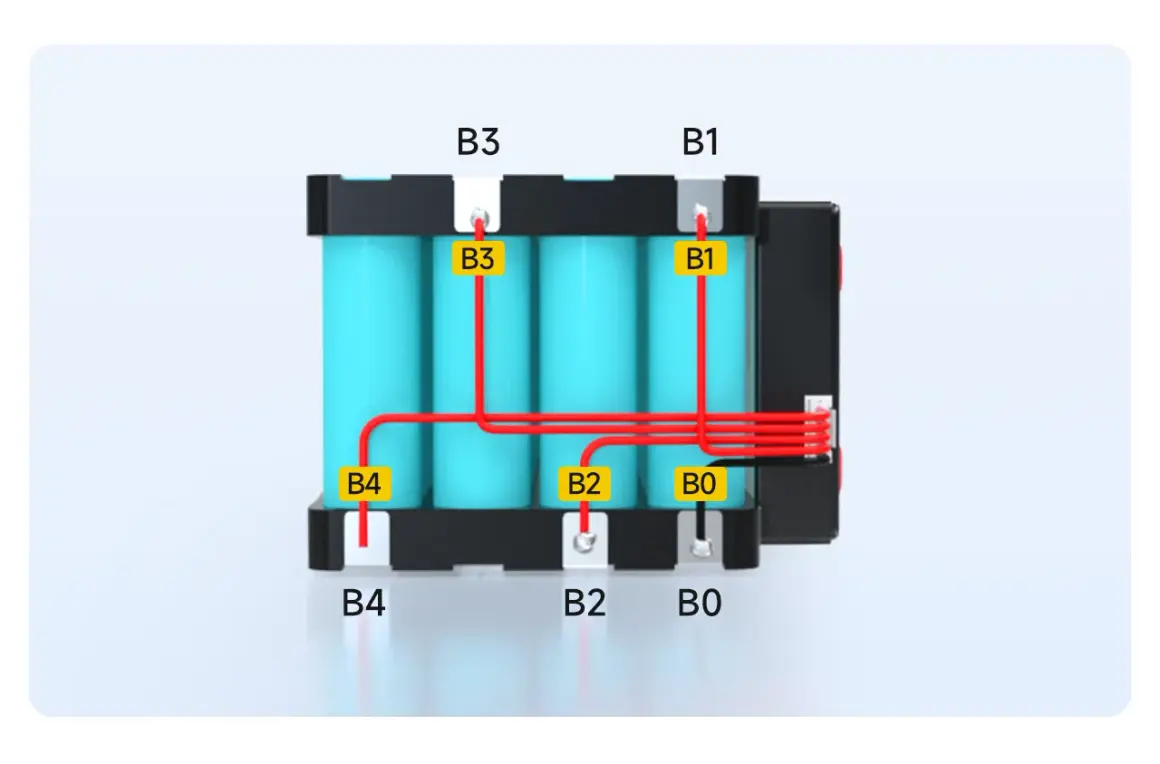

Repérer B-, B1, B2, B3 et B+ sans se fier aux couleurs

Le faisceau d’équilibrage comporte généralement cinq fils pour un montage 4S. Les couleurs sont souvent noir, puis rouge ou blanc, mais elles ne sont pas normalisées. Je me fie toujours aux inscriptions présentes sur la carte et au schéma du fabricant, car un connecteur inversé peut endommager le BMS en quelques secondes.

Le principe électrique est simple. Chaque borne correspond à un point précis de la chaîne série, en partant du négatif général vers le positif général.

Dans une batterie composée de cellules 18650 en 4S2P, chaque « cellule » du tableau représente donc un groupe de deux cellules en parallèle. Les deux cellules d’un même groupe doivent avoir la même chimie, une capacité proche et une tension similaire. Le montage parallèle se fait d’abord par groupes, puis les quatre groupes sont mis en série.

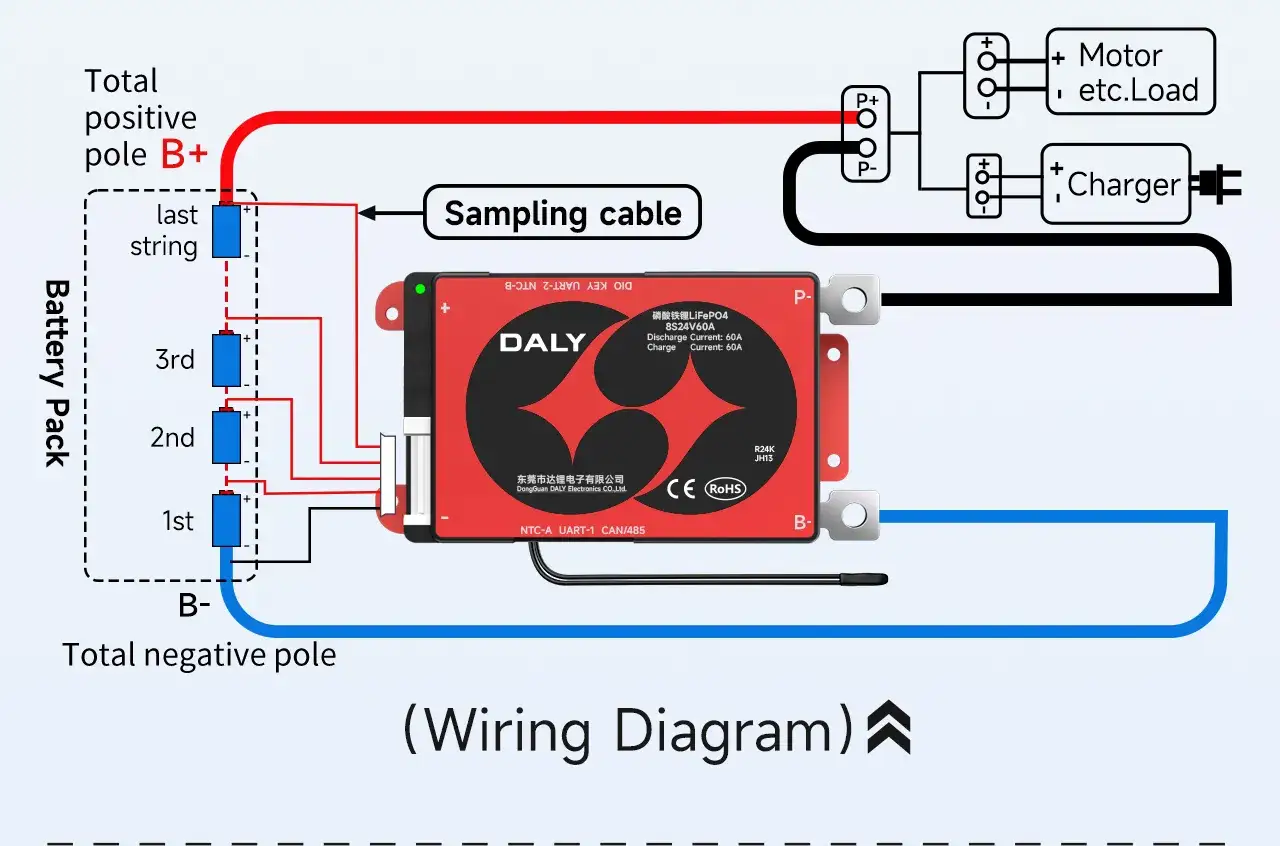

Les bornes B- et B+ servent à lire la tension du pack. Les bornes P- et P+, lorsqu’elles existent, alimentent le contrôleur et reçoivent généralement le chargeur sur un BMS à port commun. Certains modèles possèdent une borne C- séparée pour le chargeur. Je ne relie jamais P- et C- au hasard, car leur architecture dépend du modèle choisi.

La méthode de raccordement qui limite les risques

Avant toute opération, je débranche le chargeur, retire la charge et protège les connexions avec des gaines isolantes. Les cellules doivent être maintenues mécaniquement, sans languette métallique libre ni outil posé sur le pack. Pour des cellules cylindriques, la soudure par points avec feuillard nickel est préférable à la soudure directe sur les pôles, qui chauffe l’élément et peut abîmer son séparateur interne.

1. Vérifiez que le BMS est bien prévu pour 4S et pour la bonne chimie.
2. Repérez le négatif général, les trois jonctions intermédiaires et le positif général du pack.
3. Mesurez les tensions entre chaque point et le négatif général avant de brancher le faisceau.
4. Contrôlez que les tensions augmentent progressivement de B- vers B+.
5. Raccordez le fil B- en premier, puis B1, B2, B3 et enfin B+, uniquement selon le schéma du fabricant.
6. Vérifiez à nouveau les tensions sur le connecteur avant de brancher une charge ou un contrôleur.
7. Connectez P-, P+ et éventuellement C- en respectant la configuration du BMS.

L’ordre B-, B1, B2, B3, B+ est très courant, mais il ne doit pas être considéré comme une règle universelle. Certains fabricants demandent de connecter le faisceau sur le BMS avant le fil négatif, ou prévoient une procédure particulière. La notice de la carte utilisée prime toujours sur un schéma générique trouvé en ligne.

Je recommande aussi de protéger le circuit principal par un fusible placé près du positif de la batterie. Sa valeur doit correspondre au courant attendu, aux câbles et au contrôleur. Un BMS annoncé à 30 A ne signifie pas automatiquement que toute l’installation peut supporter 30 A en continu, surtout dans un compartiment fermé de trottinette.

Les mesures au multimètre qui valident le câblage

Un multimètre réglé en tension continue permet de contrôler chaque étage du pack. La mesure entre B- et B1 correspond au premier groupe, entre B1 et B2 au deuxième, et ainsi de suite. Je vérifie surtout que la tension entre deux points voisins correspond à une seule cellule ou à un seul groupe, et non à deux ou trois éléments.

Les groupes n’ont pas besoin d’être exactement à 4,20 V pour être raccordés. En revanche, un écart important entre eux doit alerter. Pour un pack neuf, je préfère partir de groupes dont l’écart reste inférieur à 0,05 V à l’état de repos. Une différence de 0,20 V ou davantage peut révéler une cellule fatiguée, une soudure défectueuse ou un groupe mal constitué.

Après branchement, mesurez la sortie destinée au contrôleur. Sur un BMS à port commun, P+ et P- doivent présenter une tension proche de celle du pack lorsque la protection est active. Si la sortie reste à zéro, cela peut venir d’un BMS verrouillé, d’un fil mal raccordé, d’une tension trop basse ou d’un modèle incompatible. Ne forcez pas la sortie avec un chargeur dont vous ignorez la compatibilité.

Choisir le bon BMS pour préserver l’autonomie

Le BMS protège la batterie, mais il ne crée pas d’autonomie supplémentaire. L’énergie disponible dépend surtout de la tension nominale et de la capacité. Un pack Li-ion 4S de 14,8 V et 5 Ah contient théoriquement environ 74 Wh, tandis qu’un modèle de 10 Ah approche 148 Wh. En pratique, le froid, le poids transporté, les côtes et le rendement du contrôleur réduisent l’autonomie réelle.

Pour une trottinette ou un vélo électrique, je regarde quatre critères avant le prix de la carte.

• La chimie doit être Li-ion, LiPo ou LiFePO4 selon les cellules.
• Le courant continu doit dépasser la consommation réelle du contrôleur, avec une marge d’environ 20 à 30 %.
• Le courant de pointe doit supporter les accélérations et les démarrages en côte.
• L’équilibrage doit être présent si le pack utilise des groupes susceptibles de dériver dans le temps.

Sur les cartes économiques, l’équilibrage est souvent passif. Il évacue une petite quantité d’énergie du groupe le plus chargé, fréquemment quelques dizaines de milliampères. Cela suffit à corriger une légère dérive, mais pas à compenser une cellule usée ou un groupe mal appairé. Un équilibrage ne répare jamais une batterie déséquilibrée en profondeur.

Attention aussi aux batteries de trottinettes M365 et modèles proches. Beaucoup utilisent des architectures nettement supérieures à 4S, par exemple 10S, avec un contrôleur et un chargeur prévus pour cette tension. Un BMS 4S ne peut donc pas remplacer directement le BMS d’une batterie M365 standard. Le nombre de groupes en série doit correspondre à la batterie, au contrôleur et au chargeur.

Les erreurs qui détruisent le plus souvent un pack

La première erreur consiste à confondre les points B1, B2 et B3 avec des sorties positives indépendantes. Ce sont des prises de mesure successives. Les inverser revient à appliquer une tension incorrecte à l’électronique de surveillance, avec un risque de court-circuit et de détérioration immédiate.

• Brancher B+ et B- à l’envers peut détruire le BMS.
• Utiliser un chargeur 16,8 V sur du LiFePO4 est dangereux et inadapté.
• Mélanger des cellules neuves et anciennes crée un déséquilibre rapide.
• Sous-dimensionner le BMS entraîne des coupures lors des accélérations.
• Oublier l’isolation laisse un risque de contact entre nickel, boîtier et châssis.
• Brancher la charge sur P- au lieu de C- peut être incorrect sur un BMS à ports séparés.

Si une cellule chauffe anormalement, gonfle, fuit, dégage une odeur inhabituelle ou si le BMS devient brûlant, arrêtez immédiatement les essais. Débranchez la charge sans toucher une partie endommagée, éloignez les matériaux inflammables et faites contrôler le pack par un professionnel. Une batterie lithium endommagée ne doit pas retourner dans une trottinette, même si sa tension semble encore normale.

Le contrôle final avant de remettre la batterie en service

Avant de refermer le boîtier, je réalise une dernière série de mesures entre chaque point de jonction, puis je vérifie la tension totale et la polarité de la sortie. Je teste ensuite la charge avec le chargeur prévu, sous surveillance, en contrôlant que les groupes montent de façon régulière. Cette étape prend quelques minutes et évite souvent de chercher une panne dans le contrôleur.

Pour résumer ma méthode, je commence par identifier la chimie et le montage 4S, je repère précisément B-, B1, B2, B3 et B+, puis je mesure avant et après chaque raccordement. Un câblage propre, un fusible adapté, des groupes équilibrés et un chargeur compatible feront davantage pour la sécurité et la durée de vie que n’importe quelle carte présentée comme « intelligente ».
